1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado

Name: 1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado
Brand: 1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado
SKU: SPS12MA12E4S: el número de unidad
Rating: 4.8 (180 reviews)

Detalles del producto

Número de modelo: SPS12MA12E4S: el número de unidad

Condiciones de pago y envío

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200 V Sic Potencia Mosfet, Discretos de SiC de 1200 V, MOSFET de potencia Sic personalizado


Calificación actual:	40A	Carga de la puerta:	120nC
Voltaje del umbral de la puerta:	4V	Voltagem de aislamiento:	2500V
sin plomo:	- Sí, es cierto.	Estilo de montaje:	A través del agujero
Resistencia del En-estado:	0.015Ω	Tipo de paquete:	TO-247
Tiempo de recuperación reversa:	25ns	Conforme a las normas de Rohs:	- ¿ Qué?
El cortocircuito soporta tiempo:	10 μs	frecuencia de conmutación:	100 kHz
Rango de temperatura:	-40°C a 175°C	Nivel de tensión:	Las demás:

Calificación actual:	40A
Carga de la puerta:	120nC
Voltaje del umbral de la puerta:	4V
Voltagem de aislamiento:	2500V
sin plomo:	- Sí, es cierto.
Estilo de montaje:	A través del agujero
Resistencia del En-estado:	0.015Ω
Tipo de paquete:	TO-247
Tiempo de recuperación reversa:	25ns
Conforme a las normas de Rohs:	- ¿ Qué?
El cortocircuito soporta tiempo:	10 μs
frecuencia de conmutación:	100 kHz
Rango de temperatura:	-40°C a 175°C
Nivel de tensión:	Las demás:

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado

El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.

Las demás: 12 mΩ Seco MOSFET

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 0

Características:

□ Alta tensión de bloqueo con baja resistencia de encendido

□ Conmutación de alta velocidad con capacitancias bajas

□ Diodo intrínseco rápido con baja recuperación inversa (Qrr)

Típico Aplicaciones:

□ Inversores fotovoltaicos

□ Pilas de carga

□ Sistemas de almacenamiento de energía

□ Energía industrial

□ Motores industriales

El número máximo Las calificaciones En el caso de las plantas de la familia de las plantas de la familia de las plantas de la familia de las plantas (salvo que de lo contrario especificado)

Punto de trabajo	El símbolo	Condiciones	Los valores	Unidad
Voltado de la fuente de drenaje	VDSmáximo	VGS = 0V, ID = 100μA	1200	V.
Voltado de la fuente de la puerta	VGSop	Estático	-5/+20	V.
Voltagem máxima de la fuente de la puerta	VGSmax	Estático	-8/+22	V.
Corriente de drenaje continua	Identificación	VGS = 20V, Tc = 25°C	214	A. No
Corriente de drenaje continua	Identificación	VGS = 20V, Tc = 100°C	151	A. No
Corriente de drenaje pulsado	ID (pulso)	Ancho de pulso tp limitado por Tjmax	400	A. No
Disposición del poder	PD	TC = 25°C, Tj = 175°C	938	No
Rango de cruce de operación	Tj		-55 a +175	°C
Rango de temperatura de almacenamiento	Tstg		-55 a +175	°C

Eléctrico Características En el caso de las plantas de la familia de las plantas de la familia de las plantas de la familia de las plantas (salvo que de lo contrario especificado)

Punto de trabajo	El símbolo	Condiciones	Los valores - ¿Qué es eso? Es un tipo. Es el máximo.			Unidad
Tensión de ruptura de la fuente de drenaje	V (BR) DSS	VGS = 0V, ID = 100μA	1200	-	-	V.
Tensión de umbral de la puerta	VGS (h)	VDS = VGS, ID = 40mA	2.0	2.7	3.5	V.
Tensión de umbral de la puerta	VGS (h)	VDS=VGS, ID=40mA, Tj=175°C. El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	-	1.9	-	V.
Corriente de descarga de voltaje de puerta cero	El IDSS	VDS = 1200V, VGS = 0V	-	2	100	MPa
Corriente de fuga de la fuente de la puerta	El IGSS	VGS = 20V, VDS = 0V	-	10	100	nA
Resistencia en el estado de la fuente de drenaje	RDS (encendido)	VGS = 20V, ID = 100A	-	12	20	mΩ
		VGS = 20V, ID = 100A, Tj = 175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS = 18V, ID = 100A, Tj = 175°C	-	21	-
Transconductividad	GFS	VDS = 20V, IDS = 100A	-	60	-	El S
Transconductividad	GFS	VDS = 20V, IDS = 100A, Tj = 175°C	-	52	-	El S
Energía de conmutación de encendido (FWD del diodo de cuerpo)	Eón	VDS=800V,VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	MJ
Energía de conmutación de apagado (FWD del diodo de cuerpo)	¿Qué es eso?		-	3.7	-	MJ
Tiempo de retraso de encendido	En línea.	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	n y
Es hora de levantarse	tr		-	149	-
Tiempo de retraso de apagado	Td (apagado)		-	145	-
Tiempo de otoño	Tf		-	49	-
Carga de puerta a la fuente	Cuotas	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
Carga de puerta a desagüe	Qgd		-	179	-
Cargo total de la puerta	Cuota de trabajo		-	577	-
Capacidad de entrada	- ¿ Qué?	VGS = 0V, VDS = 1000V f=1MHz VAC=25mV	-	8330	-	pF
Capacidad de salida	- ¿ Qué?		-	343	-
Capacidad de transferencia inversa	El Sr.		-	57	-
COSS Energía almacenada	- ¿ Qué?		-	217	-	MJ
Resistencia de la puerta interna	RG ((int)	f=1MHz, VAC=25mV	-	0.8	-	Oh

En el reverso Diodo Características En el caso de las plantas de la familia de las plantas de la familia de las plantas de la familia de las plantas (salvo que de lo contrario especificado)

Punto de trabajo El símbolo		Condiciones	Los valores Unidad - ¿Qué es eso? Es un tipo. Es el máximo.
Tensión del diodo hacia adelante	El VSD	VGS = 5V, ISD = 50A	-	4.7	7	V.
Tensión del diodo hacia adelante	El VSD	VGS=-5V, ISD=50A, Tj=175°C. El valor de la corriente es el valor de la corriente.	-	3.8	-	V.
Corriente de diodo continuo hacia adelante	Se encuentra	VGS=-5V	-	214	-	A. No
Tiempo de recuperación inverso	trr	VGS=-5V,	-	46	-	n y
Impuesto de recuperación inverso	¿Qué quieres decir?	el número de unidades de carga de la unidad de carga de la unidad de carga,	-	1	-	nC
Corriente de recuperación inversa máxima	No	Las emisiones de gases de efecto invernadero de las instalaciones eléctricas de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.	-	37	-	A. No

Punto de trabajo El símbolo		Condiciones	Los valores Unidad
Resistencia térmica desde el cruce hasta el estuche	RθJC		-	0.16	-	°C/W
Resistencia térmica desde la unión al ambiente	RθJA		-	32	-	°C/W

Desempeño típico

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 4

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 5

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 6

Desempeño típico

Desempeño típico

Este es un MOSFET de carburo de silicio (SiC) de 1200 V con una resistencia en estado de funcionamiento de 12 miliohms (12mΩ).que los hace adecuados para aplicaciones electrónicas de alta eficiencia como los convertidores de alta frecuencia y los vehículos eléctricos.

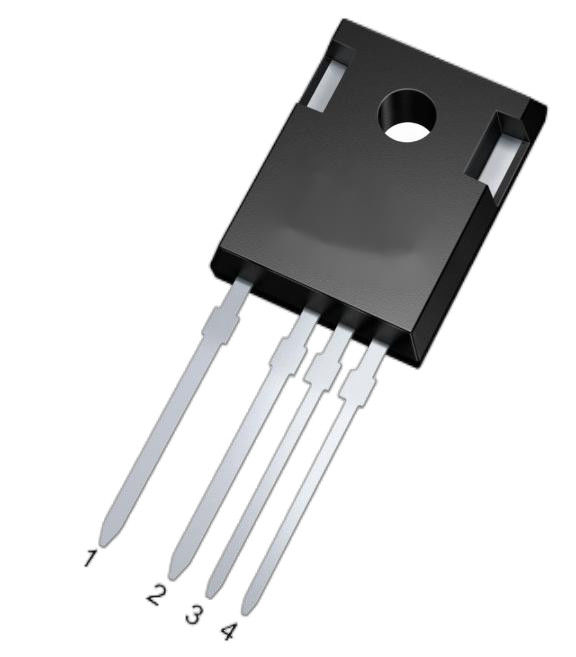

Paquete Esquema: TO-247-4L

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 18

1200V 12mΩ Sic Potencia Mosfet Discreta DS-SPS12MA12E4S Personalizado 19
